廠區網絡布線建設全攻略：從規劃到運維的硬核指南

　　在工業4.0與智能制造的浪潮下，廠區的網絡基礎設施已不再是單純的辦公輔助，而是支撐生產自動化、數據采集與工業互聯網的核心命脈。廠區環境不同于舒適的寫字樓，它面臨著高溫、粉塵、電磁干擾、震動、腐蝕等多重考驗。因此，百實科技廠區網絡布線是一項需要嚴陣以待的系統工程。以下是貫穿規劃、施工與驗收全流程的關鍵注意事項。

一、規劃先行：標準與分層設計

　　廠區布線切忌“邊做邊改”，必須在施工前依據國家標準(《綜合布線系統工程設計規范》 及 《工業互聯網綜合布線系統》進行統一規劃設計 。

　　考慮到信息安全，廠區內部局域網建議獨立布線，并設置單獨的網絡設備間，與外部互聯網物理隔離 。在拓撲結構上，應遵循分層原則：通常分為現場設備層(連接傳感器、PLC)、控制層(連接工控機)和管理層 。對于連接不同建筑物的主干網絡，必須考慮雙路由冗余，即一條主用，一條備份，以防單點故障導致整個園區癱瘓 。

二、環境適配：按場景選擇線纜

　　廠區環境復雜，線纜選型必須“因境制宜”，拒絕一刀切。

　　?辦公區與中控室：主要采用六類或超六類非屏蔽雙絞線，即可滿足千兆到桌面的需求 。

　　?生產車間：這是環境最惡劣的區域。在機床、變頻器、大功率電機附近，存在極強的電磁干擾，必須選用工業級屏蔽雙絞線(FTP/SFTP)，并確保屏蔽層可靠接地 。如果是長距離傳輸，或穿越強干擾區域，光纖是最佳選擇，它不僅完全抗電磁干擾，還能實現遠距離高質量傳輸 。

　　?特殊功能區：如化工車間、粉塵環境，必須選用阻燃、防爆、耐腐蝕的鎧裝光纜或專用電纜，防護等級通常要求達到IP65以上 。對于連接機械臂、AGV小車等移動設備的線纜，必須使用高柔韌性拖鏈電纜，以應對頻繁的彎曲和拉伸 。

三、規范施工：細節決定成敗

　　施工過程中的物理規范直接影響網絡的長期穩定性。

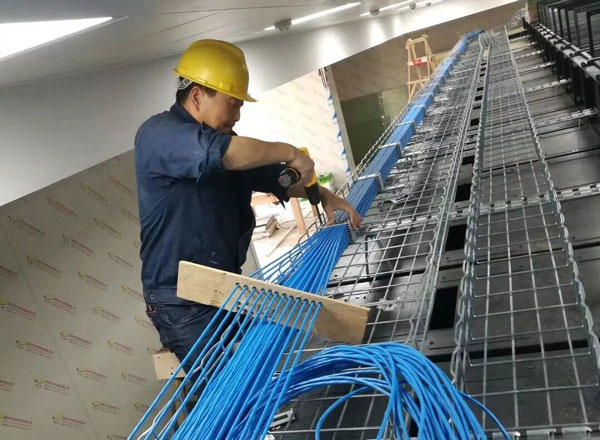

　　?橋架與走線：主干線路應走金屬橋架，且必須與強電(動力電纜)分開敷設。當強弱電平行走線時，間距至少保持30厘米以上;若必須交叉，應采用90度垂直交叉，以減少干擾 。所有穿過樓板或墻壁的孔洞，施工后必須進行防火封堵 。

　　?彎曲半徑與預留：線纜對彎折非常敏感。雙絞線的彎曲半徑通常不得小于外徑的4倍，而光纜則更嚴格，一般要求不小于外徑的10倍或20厘米以上 。在管道井、機柜和信息點處，必須預留足夠的長度余量(如機柜內預留3-5米，信息插座預留30厘米)，以防線纜受拉導致性能下降或未來無法端接 。

　　?接地處理：屏蔽系統的接地是靈魂。錯誤的接地比不接地更糟糕。屏蔽電纜的屏蔽層和金屬橋架必須保持電氣連通，并進行單端接地或等電位接地，接地電阻需符合規范(通常要求小于4歐姆)，以避免形成地環電流引入噪聲 。

四、抗干擾與防護：構筑銅墻鐵壁

　　除了選材，安裝工藝也決定了抗干擾能力的上限。

　　在設備端，網線水晶頭和模塊應選用工業級產品，觸點鍍金厚度要足，確?？寡趸涂煽窟B接 。室外布線需考慮防雷和紫外線老化，鎧裝光纜直埋或穿管敷設，埋深通常要求0.8米以下 。此外，全程必須做好清晰、耐久的標識。每一根線纜的兩端、每一對配線架端口，都應貼上統一的標簽，這是后期運維排障的“導航圖” 。

五、驗收與文檔：有據可依

　　施工結束后，不能只看“燈亮”。必須使用專業測試儀對鏈路進行認證測試，驗證插入損耗、近端串擾、回波損耗等關鍵指標是否達到設計標準 。同時，施工方應提交完整的竣工圖紙和布線系統文檔，這對于未來的故障排查和擴容改造至關重要。

　　廠區網絡布線是一項“隱形”但至關重要的基建工程。只有通過科學規劃、嚴格選材、規范施工和完善驗收，才能打造出一條承載未來智造轉型的可靠“信息高速路”。
