輪胎廠弱電工程解決方案滿足工廠未來的發展需求

一、輪胎廠弱電工程系統規劃

1、需求分析

　　?生產需求：輪胎生產過程涉及多個環節，如密煉、壓延、裁斷、成型、硫化等，需對各環節進行實時監控和管理，確保生產效率和產品質量。

　　?安全需求：輪胎廠內存在易燃易爆等危險區域，需建立完善的安防系統，防止非法入侵和事故發生。

　　?管理需求：實現內部員工之間、部門之間以及與外部客戶和供應商的高效通信，包括語音通信、數據通信和視頻會議等。

　　?能源管理需求：對能源消耗進行監測和管理，實現節能減排，降低生產成本。

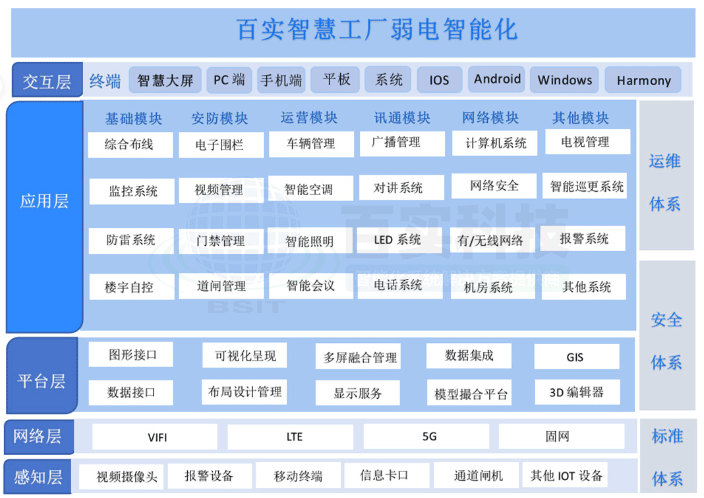

2、系統架構設計

　　?網絡架構：采用星型拓撲結構，確保網絡的穩定性和擴展性。線纜選用高質量的六類非屏蔽雙絞線和多模光纖，滿足高速數據傳輸?shù)男枨蟆?/p>

　　?系統劃分：將弱電系統劃分為通信系統、監控系統、門禁系統、入侵報警系統、能源管理系統等多個子系統，各子系統之間相互獨立又相互關聯，形成一個有機的整體。

二、設備選型

1、通信系統

　　電話系統：采用數字程控交換機，實現內部電話通訊，同時接入外線電話，滿足工廠內部及外部通訊需求。

　　網絡系統：部署高性能的核心交換機、匯聚交換機和接入交換機，構建高速、可靠的網絡架構。采用VLAN技術，實現生產網、辦公網和監控網的隔離，保障網絡安全。

　　視頻會議系統：采用高清視頻會議終端，實現遠程視頻會議，降低出差成本。

2、監控系統

　　攝像機：在工廠的出入口、生產車間、倉庫、辦公區域等重要場所安裝高清攝像機，實現全方位監控。針對高溫、多塵的硫化、密煉車間，選用工業級防塵攝像機或耐高溫攝像機。

　　存儲設備：采用網絡視頻錄像機(NVR)進行存儲，存儲時間不少于30天，確保錄像資料的完整性和可追溯性。

3、門禁系統

　　門禁控制器和讀卡器：對人員進出進行授權管理，實現考勤數據的自動采集。

　　生物識別技術：在關鍵區域采用指紋、人臉識別等生物識別技術，提高門禁系統的安全性和便利性。

4、入侵報警系統

　　探測器：在工廠周界設置紅外對射探測器、電子圍欄等，防止非法入侵。在倉庫、化學品存儲區等重要區域設置煙霧探測器、溫度探測器等，實現早期預警。

　　報警主機：實時接收和處理探測器的報警信號，及時將報警信息傳輸至監控中心。

5、能源管理系統

　　計量設備：安裝智能電表、水表、氣表等計量設備，實時采集能源數據。

　　數據分析軟件：通過數據分析軟件對能源數據進行處理和分析，制定節能措施，優化能源使用。

三、施工安裝

1、綜合布線

　　線纜敷設：按照設計要求進行線纜敷設，確保線纜整齊、牢固。在高溫、多塵等惡劣環境下，采取相應的保護措施，如使用金屬管、橋架等。

　　跳線管理：在銅纜和光纖跳線的管理中遵循正確的操作程序，確保最佳的性能和可靠性。跳線長度以實際距離為準，預留適量長度以避免超支或影響傳輸質量。

2、設備安裝

　　攝像機安裝：根據監控區域的特點和需求選擇合適的攝像機類型和安裝位置，確保監控范圍全面、無死角。

　　門禁設備安裝：門禁控制器和讀卡器應安裝在便于人員操作的位置，同時考慮美觀和安全性。

　　報警設備安裝：探測器應安裝在能夠準確檢測到異常情況的位置，避免誤報和漏報。

3、系統集成

　　子系統集成：將各個子系統進行集成，實現數據共享和聯動控制。例如，當入侵報警系統觸發報警時，視頻監控系統自動切換到相應區域的畫面，同時廣播系統發出警報。

　　統一管理平臺：建立統一的管理平臺，對各個子系統進行集中管理和控制。通過管理平臺可以實時查看監控畫面、控制門禁設備、接收報警信息等。

四、運維管理

1、定期檢查

　　設備檢查：定期對弱電系統中的設備進行檢查和維護，確保設備正常運行。檢查內容包括設備的外觀、性能、連接情況等。

　　線路檢查：定期對線纜進行檢查和維護，確保線纜無損壞、無老化現象。對發現的問題及時進行處理和更換。

2、故障處理

　　故障診斷：當弱電系統出現故障時，及時進行故障診斷和分析，確定故障原因和位置。

　　故障排除：根據故障診斷結果采取相應的措施進行故障排除和修復。對無法立即修復的故障應采取臨時措施確保系統正常運行，并盡快安排維修人員進行處理。

3、系統升級

　　技術升級：隨著技術的不斷發展，對弱電系統中的設備和技術進行升級和更新，提高系統的性能和安全性。

　　功能擴展：根據工廠的實際需求和發展規劃，對弱電系統進行功能擴展和升級，滿足工廠未來的發展需求。
